半导体芯片生产中，每一个工艺步骤都直接影响到zui终产品的质量和性能。复坦希（北京）电子科技有限公司研发的UVLED解胶机（UVJM80T）正是为了满足这一领域的高要求，专为晶圆芯片表面UV胶膜的固化和自动解胶而设计。凭借先进的冷光源技术与精准的光固化工艺，UVJM80T在半导体芯片生产加工中发挥了不可或缺的作用。
设备概述：冷光源助力高效解胶

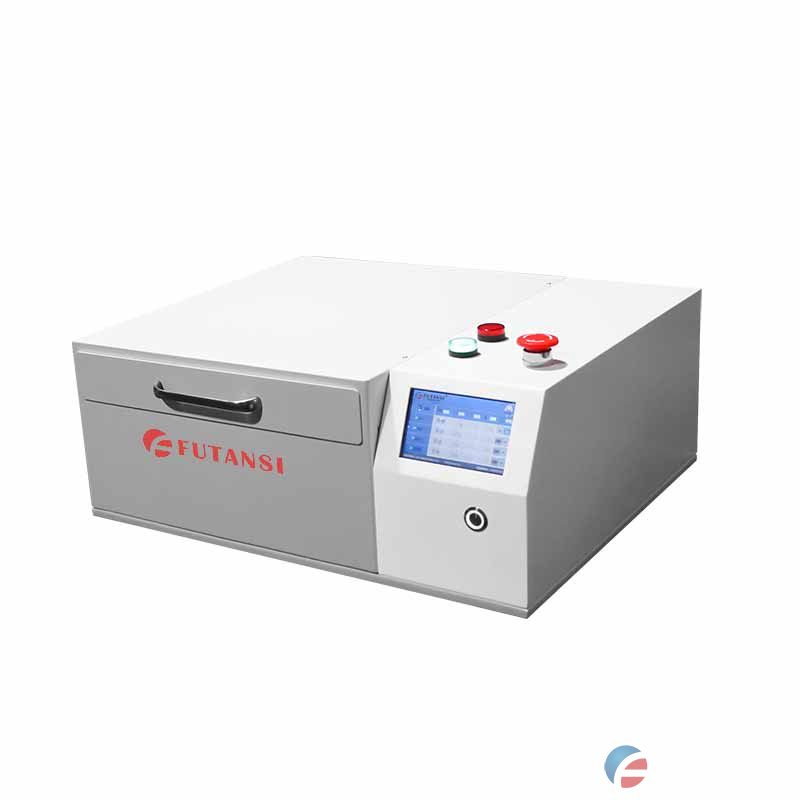

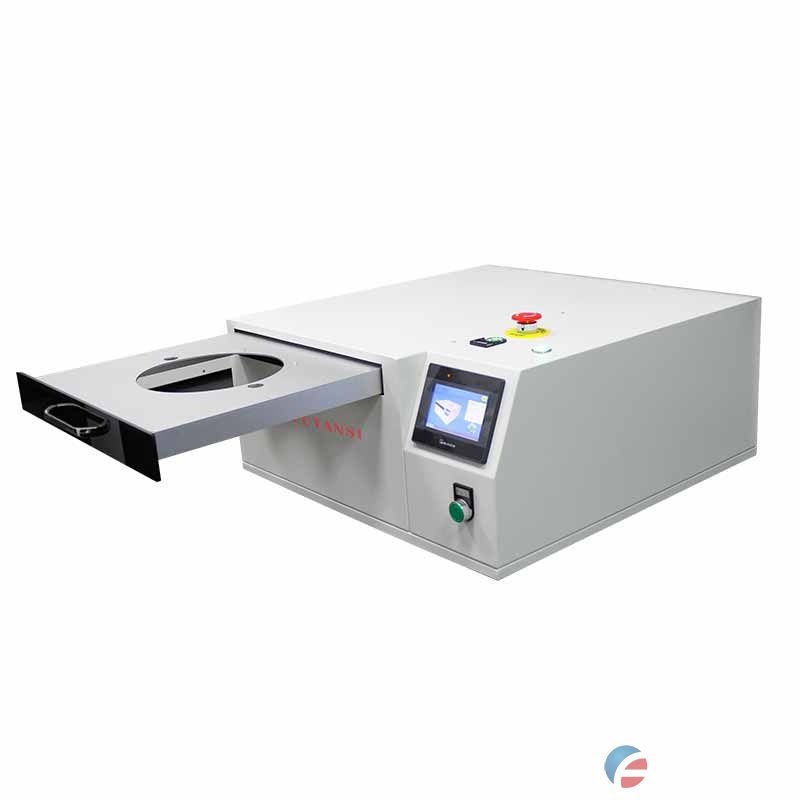

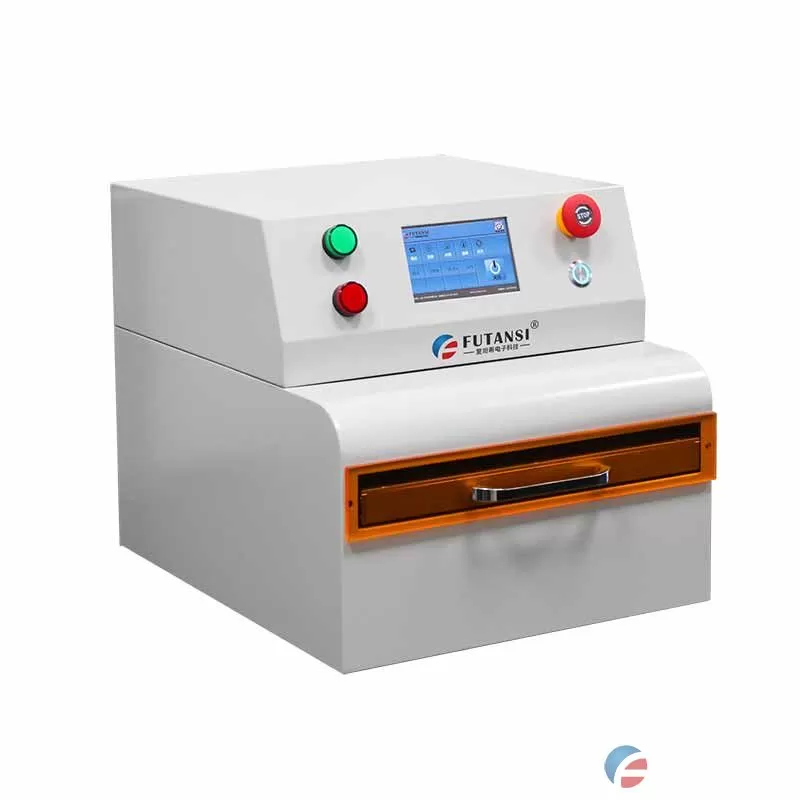

UVJM80T是一款采用LED冷光源的紫外光固化设备，主要用于晶圆芯片表面UV胶膜的快速固化和自动解胶。设备利用高强度紫外线光源对划片胶膜上的UV胶水进行固化，使胶膜与晶圆分离，ji大地方便了后续的晶圆封装工序。
技术特点：高性能与灵活性兼备
1.多样化波长支持
UVJM80T支持365nm、385nm、395nm和405nm多种波长范围，可根据不同应用需求定制波段，满足各种类型UV胶膜的固化需求。
2.精准光照强度
光照强度可在50~7000mw/cm²范围内自由调节，确保光照均匀性和固化效果的同时，提高了解胶效率。
3.出光尺寸灵活选择
可根据实际需求选择6寸、8寸、10寸或12寸等多种出光尺寸，适配不同尺寸的晶圆，广泛应用于各种规模的生产线。
4.高效散热设计
设备采用风冷散热方式，确保长期运行的稳定性，同时有效延长设备使用寿命，降低维护成本。
核心应用场景：优化半导体芯片生产
在半导体芯片加工过程中，UVJM80T主要用于以下关键环节：
1.划片胶膜的固化
在芯片划片工序中，晶圆通过划片胶膜固定在框架上。完成划片后，设备利用紫外光固化胶膜，使其能够轻松剥离，避免损伤晶圆表面。
2.后续封装工序的前期准备
解胶后的晶圆能够顺利进入封装工序，保障了后续生产环节的高效进行，显著提升了整体生产效率。
设备优势：全面提升生产效率与产品质量
1.高效率
UVJM80T通过强大的光源和精准的控制算法，实现了晶圆解胶的快速处理。操作简便，能够大幅提高生产线的工作效率，满足现代化半导体工厂的高产能需求。
2.高可靠性
采用进口LED灯珠，光源稳定性高，性能可靠；配合风冷散热设计，设备可长时间高效运行，适应严苛的工业环境。
3.环保节能
相较传统紫外灯，UVJM80T的LED冷光源能耗更低，同时避免了高温带来的不良影响，更符合绿色生产的理念。
4.人性化设计
设备的操作界面简单易懂，支持快速切换出光尺寸和波长，既适合技术人员操作，也方便生产员工日常使用。
拓展应用领域：不仅限于半导体行业
尽管UVJM80T主要应用于半导体芯片的生产，但其灵活的设计使得设备还可用于其他需要紫外光固化与解胶的场景，例如：
-微电子器件封装
-精密光学元件加工
-其他UV胶固化应用领域
市场前景：为半导体产业提供坚实后盾
随着5G技术、物联网、人工智能等新兴领域的快速发展，半导体芯片的需求呈爆发式增长。UVJM80T的高效性能和灵活应用将为企业在这一竞争激烈的市场中提供有力支持，助力企业优化生产流程，提升产品质量，增强市场竞争力。
结语：行业lingxian的UV解胶解决方案
复坦希UVLED解胶机（UVJM80T）以其先进的技术、卓越的性能和广泛的适用性，为半导体芯片生产加工提供了高效、可靠的解胶解决方案。未来，复坦希将继续推动UV技术的创新与应用，助力更多行业实现高质量生产，为客户创造更大价值。
