真空充氮UVLED烘箱:优化半导体芯片固化过程

时间:2024-12-14 13:18:16 作者:复坦希(北京)电子科技 点击:

随着半导体行业的不断发展,对设备的需求也越来越高,尤其是在芯片制造过程中,固化技术的重要性不言而喻。真空充氮UVLED烘箱作为半导体芯片生产中的一项关键设备,正日益被广泛应用。

这款烘箱的设计重点在于提升固化过程的精确性和可靠性。通过真空环境和氮气充入的方式,能够有效避免氧化反应,确保芯片表面不受外界气体的干扰。特别是在处理半导体芯片时,充氮环境不仅能够保持产品的高质量,还能zui大限度地降低生产过程中因氧气影响带来的风险。

在实际应用中,这种烘箱常用于高精度电子元件的表面处理,尤其是对于UV固化胶的固化过程至关重要。通过精确的温控和气氛调节,能够保证每个芯片的固化效果一致,从而大幅提升芯片的稳定性和性能。

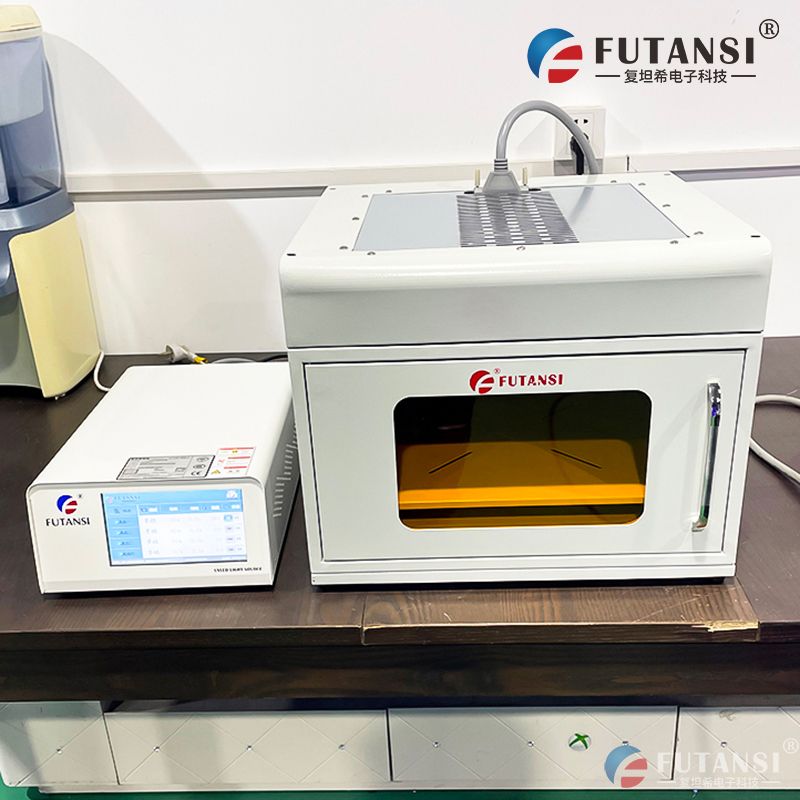

真空充氮UVLED烘箱:优化半导体芯片固化过程(图1)

采用UVLED光源,不仅具备高效的能量传输效率,还能够在较低温度下实现快速固化。这种高效能的固化方式使得生产过程更为节能,且加快了生产周期,有助于提升整体产能。

对于半导体芯片的制造商而言,真空充氮UVLED烘箱提供了一种更加可靠且环保的解决方案。通过优化固化环境,可以有效提高芯片的质量,为下一步的加工或组装打下坚实的基础。

综上所述,这种设备不仅在技术上满足了市场的需求,还为企业提供了节省成本、提高效率的全新途径。复坦希(北京)电子科技有限公司致力于为客户提供高品质的固化设备,助力半导体行业的科技进步。
