复坦希一维直线调整架 X11-40

产品规格：X11系列

产品型号：X11-40C、X11-40R、X11-40L、X11-40CZ

此调整架为复坦希公司标准规格，订购量1-100台之间，可在当日发货。订购量大于100台，请联系我们确认货期。

在线咨询

产品详情

复坦希一维直线调整架 X11-40(图1)
此滑台的导向机构为十字交叉滚柱导轨，通过微分头进给机构转运，锁紧机构为锁止板侧面固定。
复坦希一维直线调整架 X11-40(图2)
复坦希一维直线调整架 X11-40(图3)

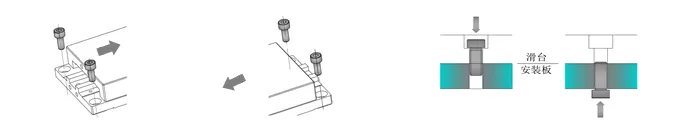

将滑台安装到使用台面上时，采取向右或向左移动滑台面，用固定螺丝锁紧的方法，请参见下图：
复坦希一维直线调整架 X11-40(图4)
复坦希一维直线调整架 X11-40(图5)

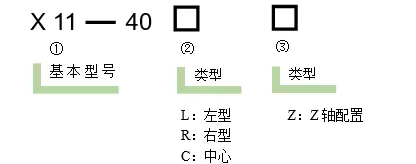

复坦希一维直线调整架 X11-40(图6)
复坦希一维直线调整架 X11-40(图7)

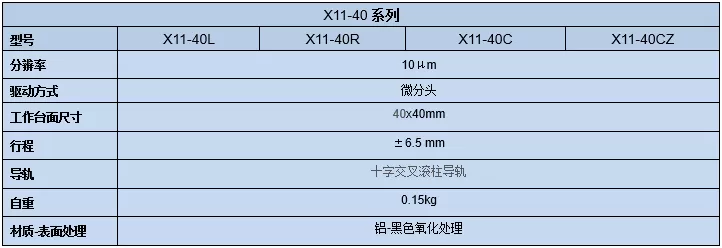

复坦希一维直线调整架 X11-40(图8)
复坦希一维直线调整架 X11-40(图9)

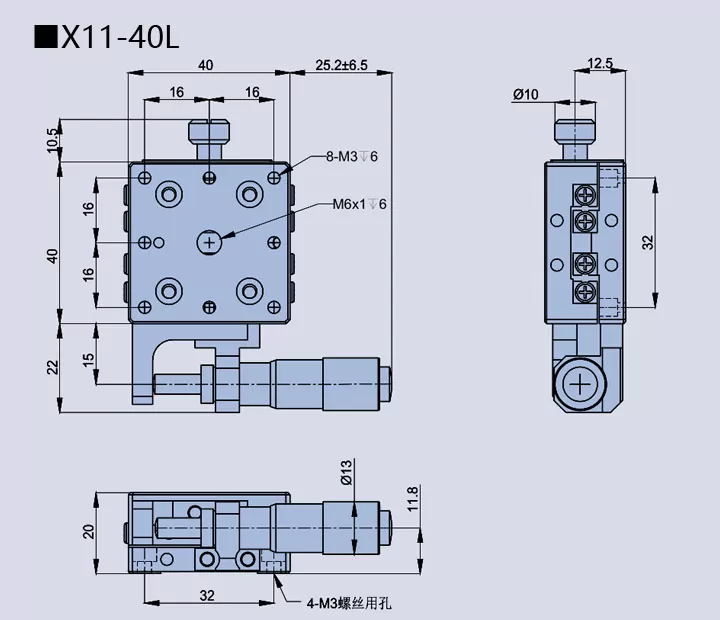

复坦希一维直线调整架 X11-40(图10)

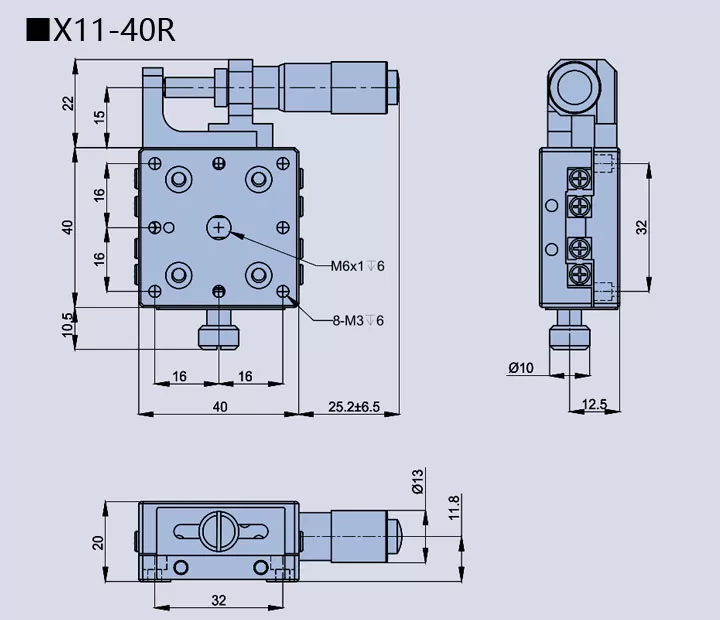

复坦希一维直线调整架 X11-40(图11)

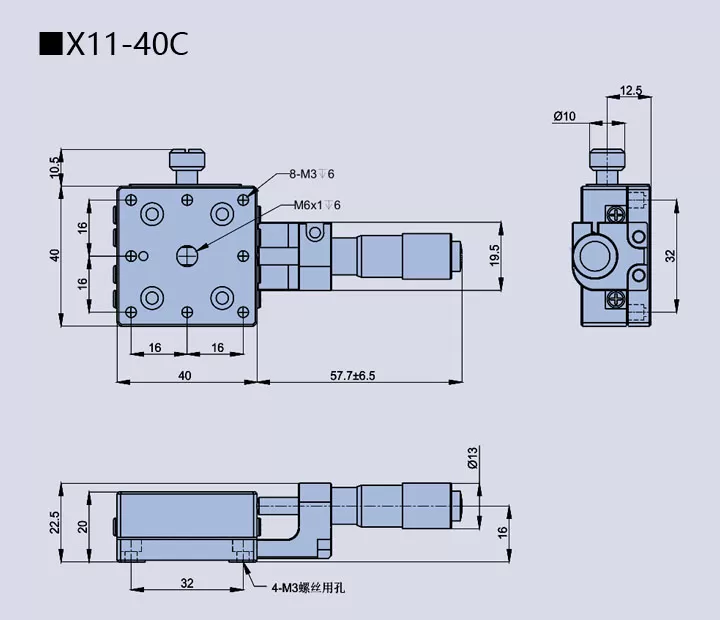

复坦希一维直线调整架 X11-40(图12)

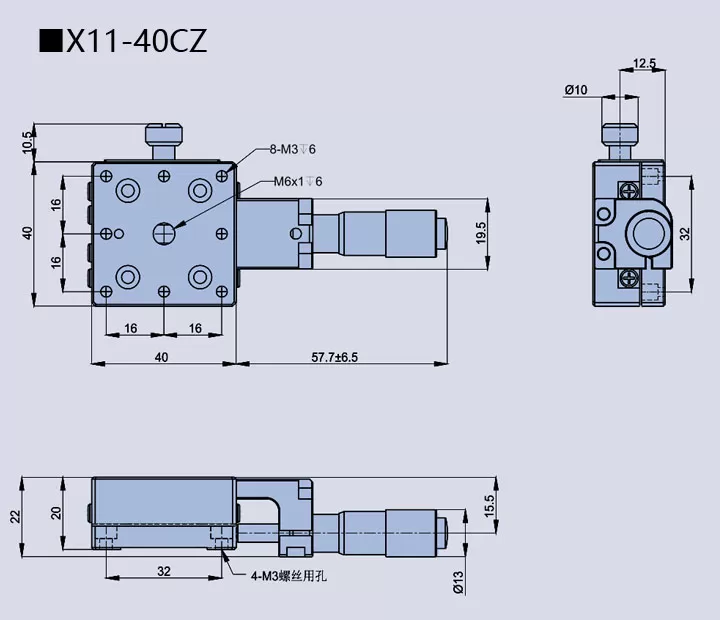

复坦希一维直线调整架 X11-40(图13)
