此滑台是通过导向机构、进给机构、锁紧机构三部份组合而成，方便进行精密定位调整，可用于查、组装、加工或其
它的工装夹具等。
此产品的导向机构为双轴承滚动导向，进给机构为微分头，锁紧机构为止动螺丝侧面固定。
使用方法：
①：止动螺丝处于非锁紧状态时，旋转台面可以做360°旋转。
②：微分头用来做精密微调，当止动螺丝锁紧时，旋转台面会一周转动。
③：微分头，进行微调。
④：锁紧螺丝对置夹紧。

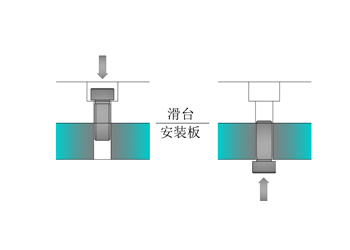

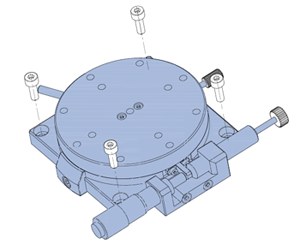

将滑台安装到使用台面上时，通过安装板上的孔来固定，固定螺丝锁紧的方法，请参见下图：
手机：13552036608
邮箱：futansi-bj-sales@futansi.com
QQ：513509635
地址：北京市北京经济技术开发区（通州）环景路18号院7号楼7层704

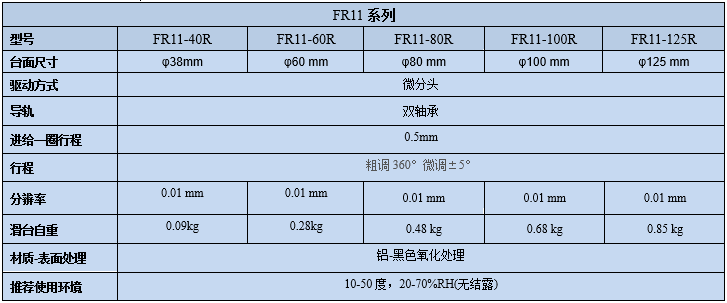

产品规格：FR11系列

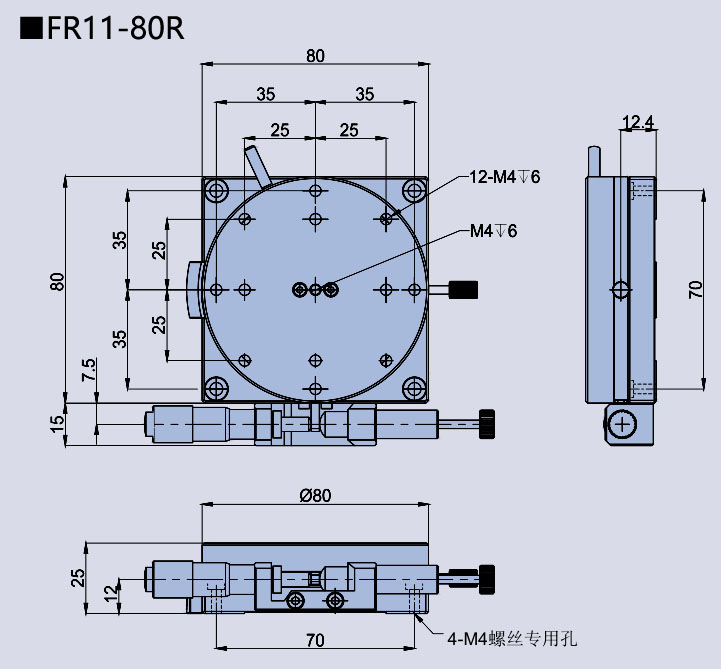

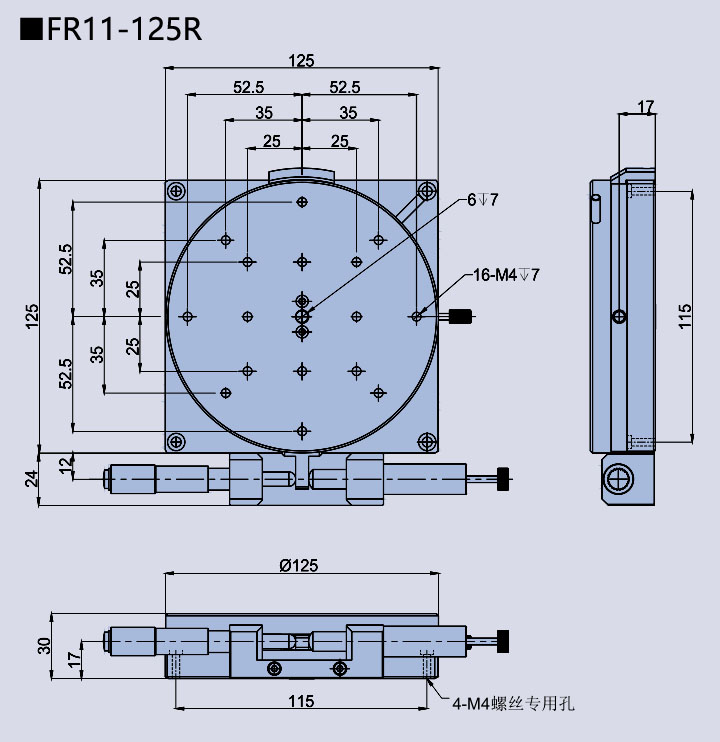

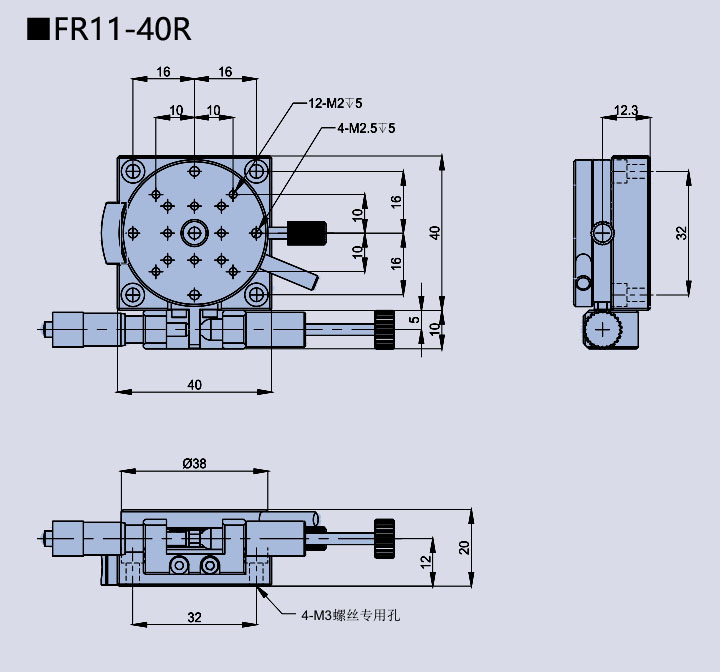

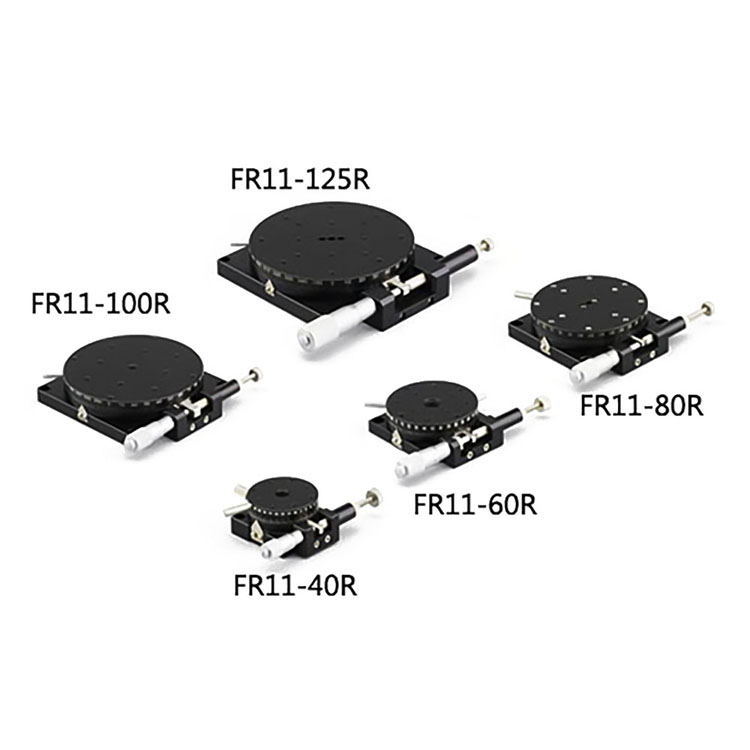

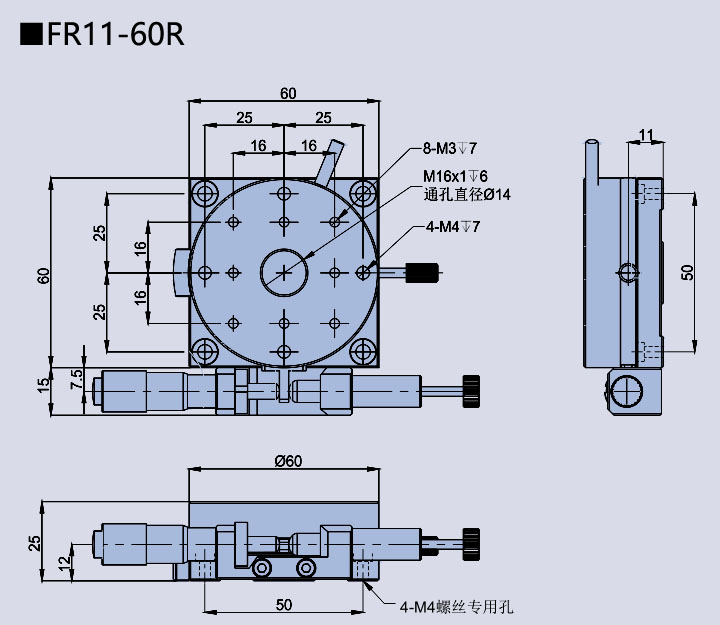

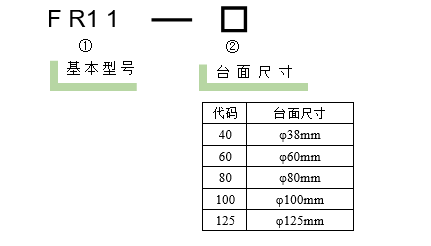

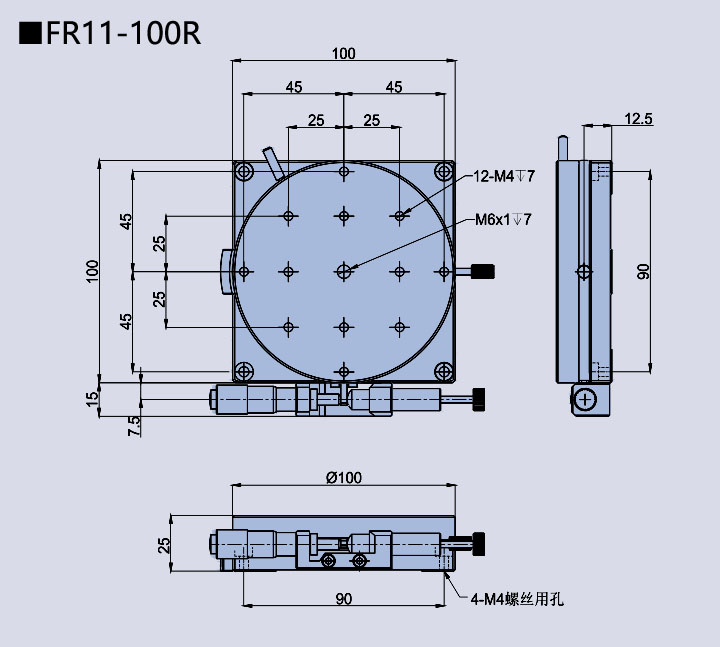

产品型号：FR11-40R/60R/80R/100R/125R
此旋转台为复坦希公司标准规格，订购量1-100台之间，可在当日发货。订购量大于100台，请联系我们确认货期。
此滑台是通过导向机构、进给机构、锁紧机构三部份组合而成，方便进行精密定位调整，可用于查、组装、加工或其
它的工装夹具等。
此产品的导向机构为双轴承滚动导向，进给机构为微分头，锁紧机构为止动螺丝侧面固定。
使用方法：
①：止动螺丝处于非锁紧状态时，旋转台面可以做360°旋转。
②：微分头用来做精密微调，当止动螺丝锁紧时，旋转台面会一周转动。
③：微分头，进行微调。
④：锁紧螺丝对置夹紧。
将滑台安装到使用台面上时，通过安装板上的孔来固定，固定螺丝锁紧的方法，请参见下图：
