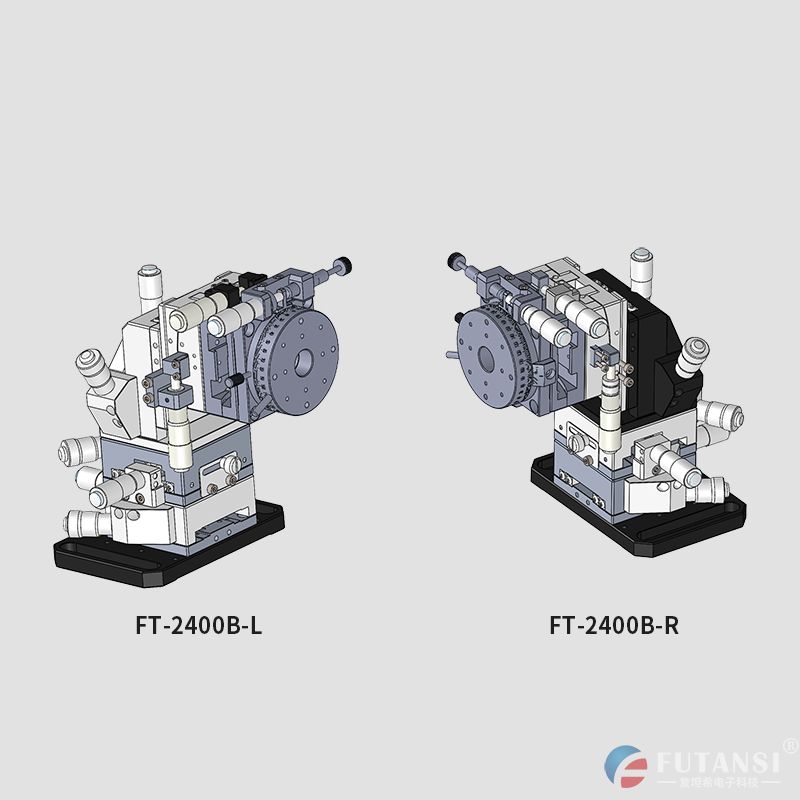

一、滑台定义
采用双微分头设计，操作方便，精度高。六维调整架是在手动调整架(XYZ)、角度调整架(θxθy)上增加了测角仪调整架(θz)。zui适用于需调整光纤阵列和光波导等光轴相应旋转方向的多芯器件调芯用途的调节架。

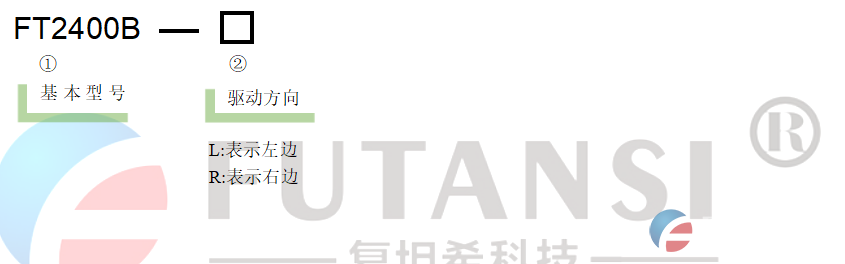

二、型号表示方法
三、 参数
型 号 | FT2400B-L | FT2400B-R |
X、Y、Z轴型号 | XH35-60L/XH35-60R | |
弧摆型号 | FG60-75L/FG60-75R | |
弧摆型号 | FG60-50L/FG60-50R | |
旋转型号 | FR11-60L/FR11-60R | |
工作台面(mm) | Φ60 | |
分辨率 | XYZ轴 粗调：10μm/刻度 微调：0.5μm/刻度 θZ轴：24＂/刻度 θY轴：33＂/刻度 θX轴：0.01°/刻度 | |
行 程(mm) | XYZ轴：粗调±6.5mm XYZ轴：微调±0.3mm θZ轴：±7° θY轴：±7° θX轴：粗调：360° 微调：±5° | |
承 重 | 3kgf (29.4N) | |
材质-表面处理 | 铝-黑色阳ji氧化处理 | |

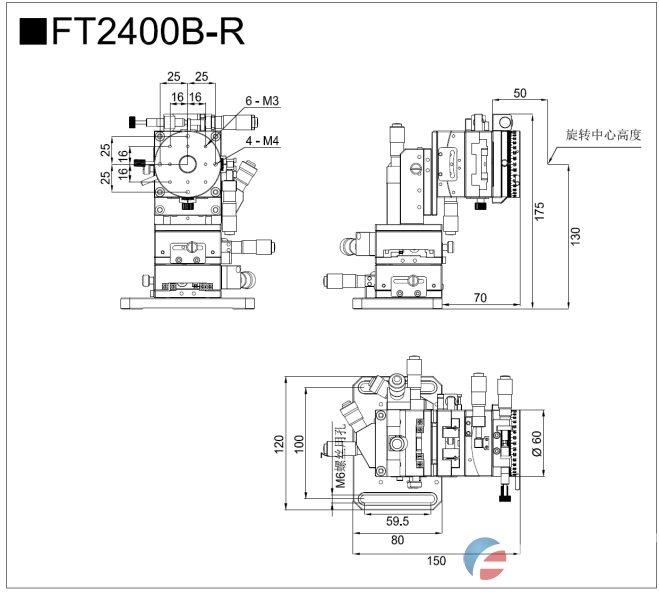

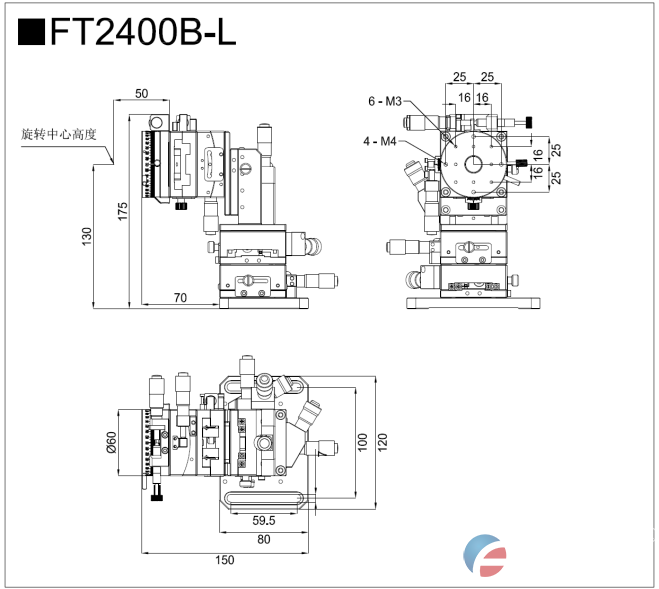

四、外形尺寸图
