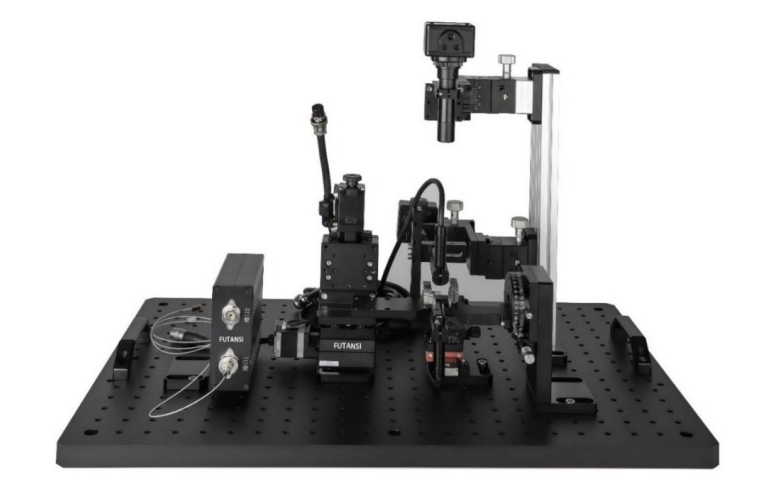

系统简介
系统适用于 WDM 的透射端及反射端的自动封装，模块化设计方便系统升级，就可以实现准直器的自动封装。采用全新的进口与国产电动位移台，保证质量与后期服务。有些公司采用二手产品，由于二手产品的质量与货物供应问题，很难保证后期服务。
系统特色
⚫采用全新电动位移台，确保重复性与效率。
⚫夹具方便、快捷。
⚫双摄像头，方便观察。
⚫全方位的 UV 防护罩。
⚫算法优秀，稳定、快速。对光时间 <= 10 秒。
⚫生产效率，300 – 350 个 / 10 小时。
⚫耦合数据可以保存到 Excel 文件。

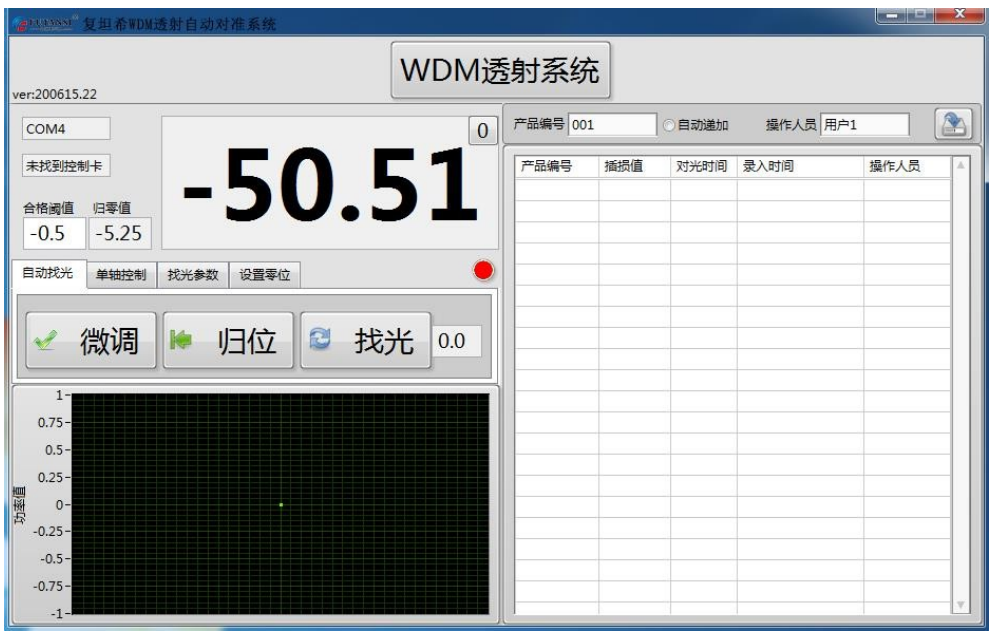

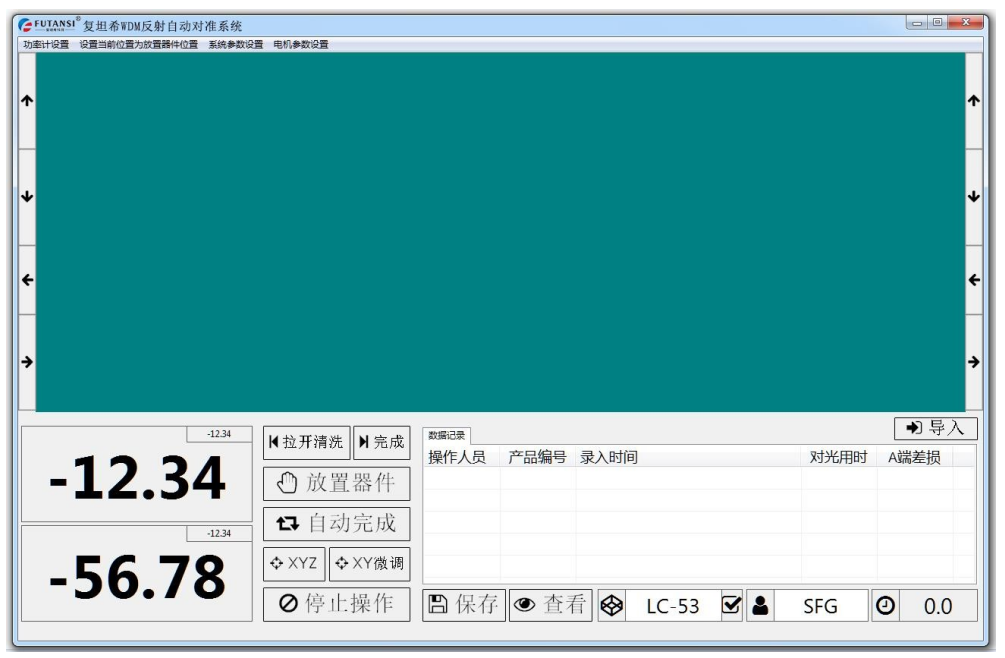

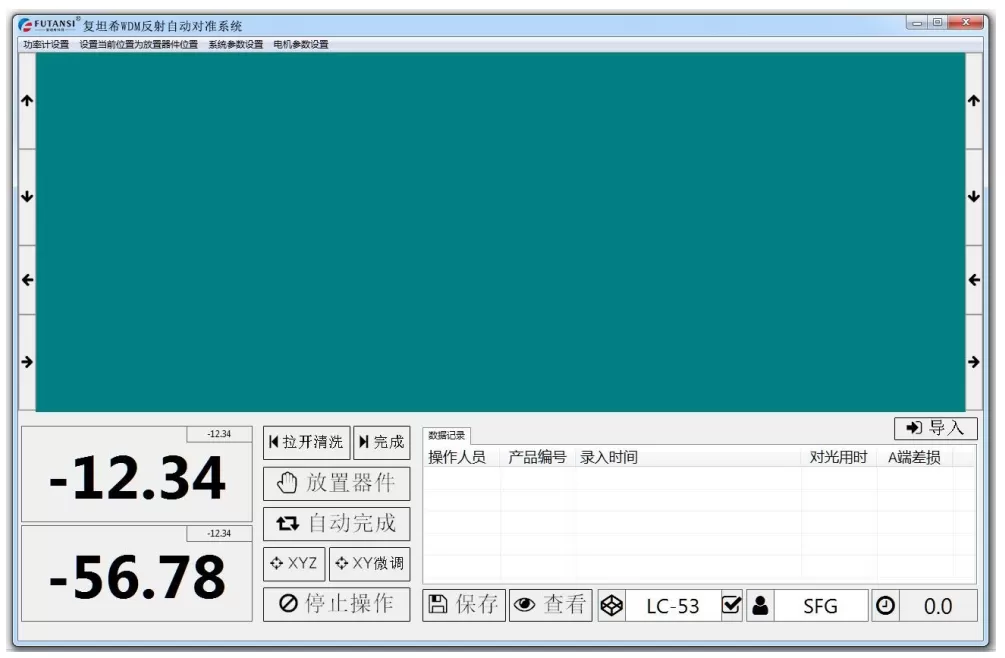

⚫操作界面简单易用，更适合生产员工的操作。
⚫透射端经过简单升级改造，就可以实现准直器的自动耦合。
⚫反射端可以升级到自动点胶功能。
⚫反射端/透射端一体化系统，可以同时实现反射与透射耦合需求，特殊设计满足客户的特殊需要。

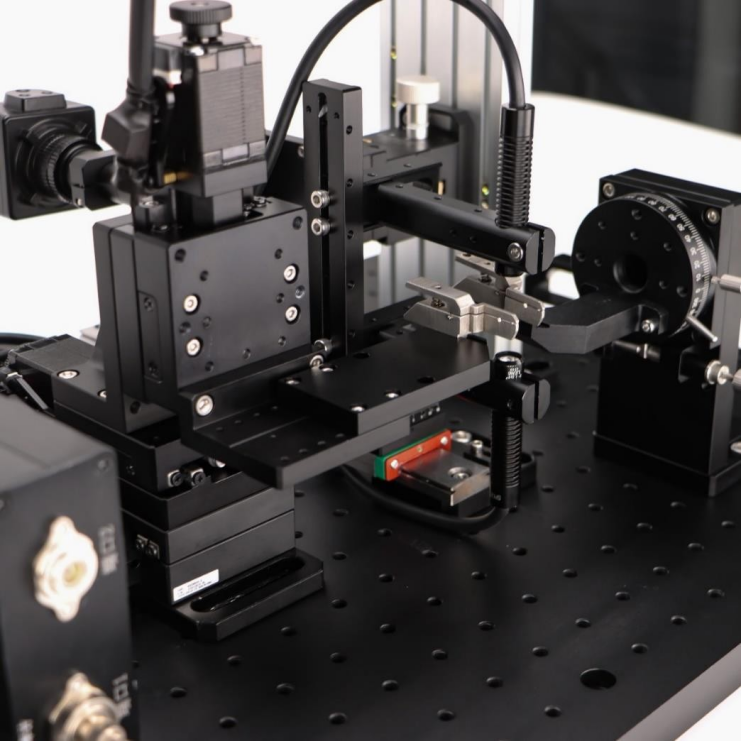

透射端系统主要配置清单
序号 | 产品 | 型号规格 | 数量 | 品牌 |
1 | 高精度XY 轴线性电动位移台 | 线性分辨率：0.1μm/脉冲 | 1 | FUTANSI |
2 | 高精度2 轴电动弧摆台 | 角度分辨率：0.003°/脉冲 | 1 | FUTANSI |
3 | 夹具 | 手动 | 2 | FUTANSI |
4 | 光学平板 | 500*350*50 | 1 | FUTANSI |
5 | UV 光源 | 4 通道 | 1 | FUTANSI |
6 | UV 光源夹具及调整机构 | 1 | FUTANSI | |
7 | 耦合软件 | 1 | FUTANSI | |
8 | 4 轴运动控制器 | HEMC-4 | 1 | FUTANSI |
9 | 运动控制卡 | 4 轴 | 1 | FUTANSI |
10 | 高速光功率计 | 双通道，外接光探头 | 1 | FUTANSI |
11 | 电脑主机 | windows7，键盘鼠标 | 1 | 其它 |
12 | 显示器 | 19 寸 | 1 | 其它 |

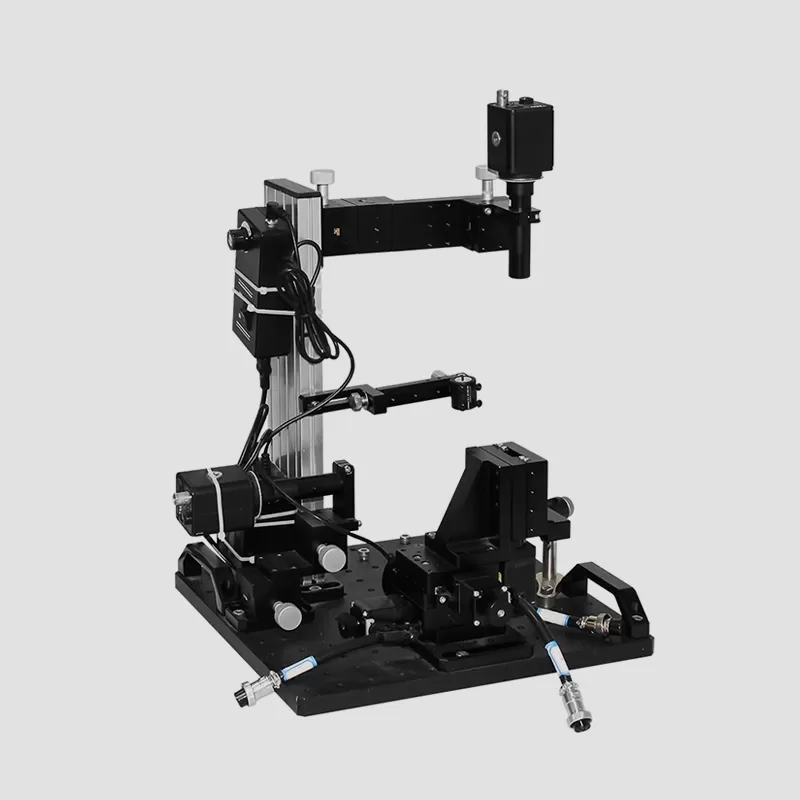

反射端系统清单
序号 | 产品 | 型号规格 | 数量 | 品牌 |
1 | 高精度XZY 轴线性电动位移台 | 线性分辨率：0.1μm/脉冲 | 1 | FUTANSI |
2 | 夹具 | 手动 | 2 | FUTANSI |
3 | 定焦镜头 | 工作距离155mm | 2 | 其它 |
4 | CCD 摄像机 | 彩色 | 2 | 其它 |
5 | 镜头调整机构 | 1 | FUTANSI | |
6 | 光学平板 | 500*350*50 | 1 | FUTANSI |
7 | UV 光源 | 4 通道 | 1 | FUTANSI |
8 | UV 防护罩 | 深色有机玻璃 | 1 | FUTANSI |
9 | UV 光源夹具及调整机构 | 1 | FUTANSI | |
10 | 软件 | 1 | FUTANSI | |
11 | 3 轴运动控制器 | HEMC-3 | 1 | FUTANSI |
12 | 运动控制卡 | 4 轴 | 1 | 其它 |
13 | 高速光功率计 | 双通道，外接光探头 | 1 | FUTANSI |
14 | 电脑主机 | windows7，键盘鼠标 | 1 | 其它 |
15 | 显示器 | 19 寸 | 1 | 其它 |
反射端/透射端一体化系统清单
序号 | 产品 | 型号规格 | 数量 | 品牌 |
1 | 高精度XZY 轴线性电动位移台 | 线性分辨率：0.1μm/脉冲 | 1 | FUTANSI |
2 | 高精度XY 轴线性电动位移台 | 线性分辨率：0.1μm/脉冲 | 1 | FUTANSI |
3 | 高精度2 轴电动弧摆台 | 角度分辨率：0.003°/脉冲 | FUTANSI | |
4 | 夹具 | 手动 | 3 | FUTANSI |
5 | 定焦镜头 | 工作距离155mm | 2 | 其它 |
6 | CCD 摄像机 | 彩色 | 2 | 其它 |
7 | 镜头调整机构 | 1 | FUTANSI | |
8 | 光学平板 | 500*350*50 | 1 | FUTANSI |
9 | UV 光源 | 4 通道 | 1 | FUTANSI |
10 | UV 防护罩 | 深色有机玻璃，气动 | 1 | FUTANSI |
11 | UV 光源夹具及调整机构 | 气动 | 1 | FUTANSI |
12 | 软件 | 1 | FUTANSI | |
13 | 运动控制器 | 7 轴 | 1 | FUTANSI |
14 | 运动控制卡 | 12 轴 | 1 | FUTANSI |
15 | 高速光功率计 | 双通道，外接光探头 | 1 | FUTANSI |
16 | 电脑主机 | windows7，键盘鼠标 | 1 | 其它 |
17 | 显示器 | 21 寸，高清 | 1 | 其它 |
